Dopravníky ohebné

Lehké bezosé spirálové dopravníky

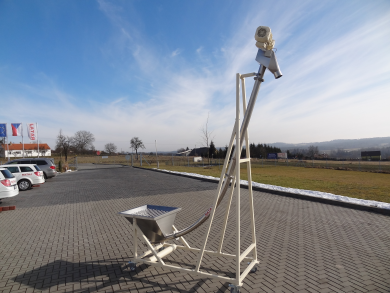

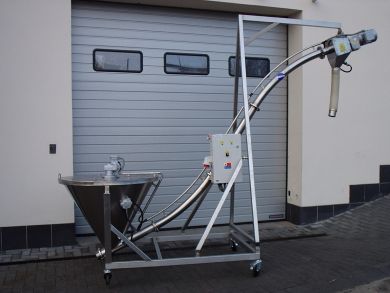

Lehké bezosé spirálové dopravníky RATAJ® (Typy SL, SLKSLNSLNK) se používají pro dopravu jemnozrnných a lehkých materiálů pro dopravní výkony od cca 0,001 do 15 m3/hod. a zvláště při nutnosti dopravy v obloucích a na velké vzdálenosti až do 120 m na jednu pohonnou jednotku. Na celé dopravní trase nejsou meziložiska a tím je umožněno dopravovat materiál v celém průřezu při výkonu o cca 70 % větším, než je výkon klasických šnekových dopravníků s hřídelí a meziložisky při srovnatelných parametrech.

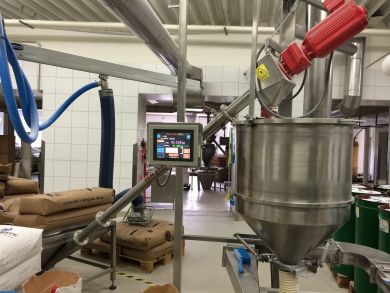

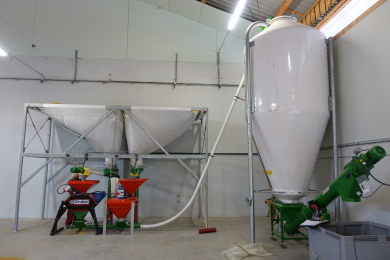

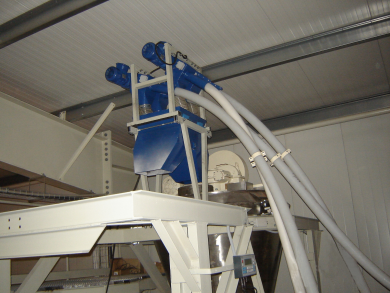

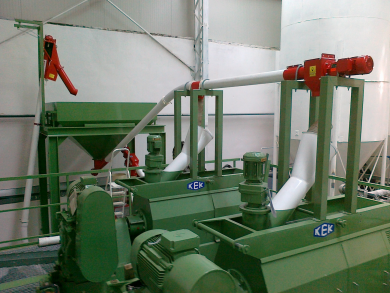

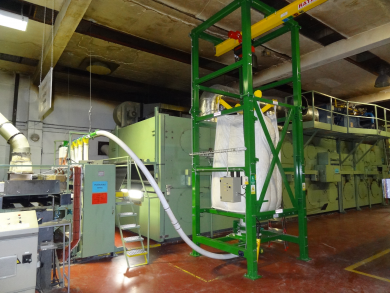

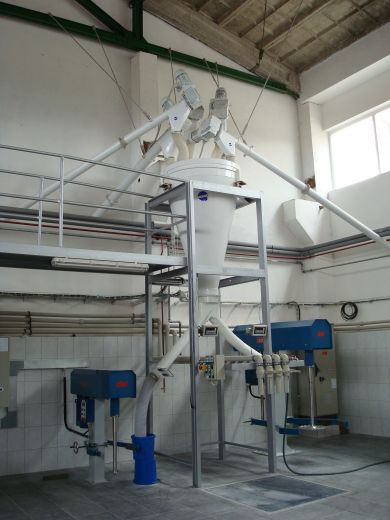

Velké použití dopravníků je zejména v potravinářském, chemickém a plastikářském průmyslu pro dávkování do balících strojů a vážících zařízení, vyprazdňování a plnění BiG-BAG vaků apod. Poloměry oblouků jsou navrženy pro jednotlivé průměry dopravníků optimálním způsobem tak, aby byl zachován hlavní princip tj. vystředění bezosé spirály dopravovaným materiálem. Na jedné trase je možno používat několik vstupů, výpadů i oblouků v závislosti na fyzikálních vlastnostech dopravovaného materiálu a technologických podmínkách. Materiálové provedení dopravníků může být dle požadavku zákazníka ocelové, nerezové, nebo plastové. (přesná specifikace uvedena níže).

Materiálové provedení

SPIRÁLA:

  • Typ SL - ocelová (dle normy EN - S235, S355)
  • Typ SLK - ocelová kruhová (dle normy EN - S235, S355)
  • Typ SLN - nerezová (dle normy ASTM - AISI 302)
  • Typ SLNK - nerezová kruhová (dle normy ASTM - AISI 302)

POTRUBÍ:

  • ocelové (dle normy EN - S235, S355)
  • nerezové (dle normy ASTM - AISI 304, AISI 316)
  • plastové (PVC, Polyamid PA 6, PA 12, POM, PE)

V závislosti na druhu dopravovaného materiálu a konkrétních technologických podmínkách se rovněž používají vzájemné kombinace materiálových provedení a jiné rozměrové varianty spirál odlišné od níže uvedené tabulky.

Kontaktujte nás

Poptávka

TYPY LEHKÝCH SPIRÁL



Typ Průměr spirály vnější Stoupání závitu Průměr spirály vnitřní Tloušťka spirály Max. délka Dopravní výkon
/*1 (mm) /*2 (mm)  (mm) (mm) (m) (m3/hod) /*3
SL 38  38 31 22 4 100 - 120  0,001 - 0,5
SLN 38  38 31 22 4 50 - 70 0,001 - 0,5
SLN 52  52 37 28 4,7 50 - 70 0,001 - 1,5
SLN 52  52 37 32 3,4 50 - 70 0,001 - 1,5
SL 53 53 37 33 4,3 50 - 70 0,001 - 1,5
SL 60 60 40 36 4,3 50 - 70 0,001 - 1,5
SL 60 60 50 36 4 50 - 70 0,001 - 1,5
SLK 60 60 40 48 6 50 - 70 0,001 - 1,5
SL 61  61 42 37 5 85 - 100 0,001 - 1,5
SL 61 61 60 37 4 85 - 100 0,001 - 1,5
SLN 61  61 42 37 4,7 30 - 50 0,001 - 1,5
SL 68 68 50 44 4,4 70 - 80 0,001 - 4,0
SL 68  68 50 44 5 70 - 80 0,001 - 4,0
SL 68 68 60 44 4 70 - 80 0,001 - 4,0
SL 68 68 68 44 7 70 - 80 0,001 - 4,0
SLN 68  68 50 44 4,7 30 - 50 0,001 - 4,0
SLN 68 68 60 44 4 30 - 50 0,001 - 4,0
SLK 68 68 50 52 8 70 - 80 0,001 - 3,0
SLNK 68 68 50 52 8 30 - 50 0,001 - 4,0
SL 70 70 50 46 4 70 - 80 0,001 - 4,0
SL 70 70 50 46 4,3 70 - 80 0,001 - 4,0
SL 70 70 65 46 4 70 - 80 0,001 - 4,0
SLK 70 70 65 46 12 70 - 80 0,001 - 4,0
SL 74 74 50 44 4,7 70 - 80 0,001 - 4,0
SLN 90  90 60 66 4,7 20 - 30 0,001 - 15,0
SLN 94  94 66 66 5 20 - 30 0,001 - 15,0
SL 95 95 65 67 5 40 - 50 0,001 - 15,0
SL 95  95 66 66 4,7 40 - 50 0,001 - 15,0
SL 95 95 66 66 5 40 - 50 0,001 - 15,0
SLK 95 95 70 71 12 40 - 50 0,001 - 15,0
SLK 100 100 70 76 12 40 - 50 0,001 - 12,0



/*1 Červeně označené typy = nerezové provedení spirály i potrubí.

/*2 Vnější průměry ohebných bezosých spirálových dopravníků jsou závislé na druhu a fyzikálních vlastnostech dopravovaného materiálu.

/*3 Dopravní výkony jednotlivých dopravníků jsou závislé na druhu a fyzikálních vlastnostech dopravovaného materiálu.

Více než 5 000 ks vyrobených dopravníků pro téměř 600 druhů materiálů během 30 let působení na trhu zaručují odborný přístup i pro Vaši poptávku.
