Dopravníky robustní

SPIRÁLOVÉ DOPRAVNÍKY S PLASTOVOU VLOŽKOU RATAMID

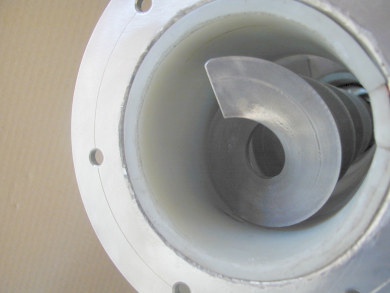

Pro dopravníky určené k dopravě lepivých materiálů se do ocelového resp. nerezového potrubí bezosých spirálových dopravníků RATAJ (Typ RRL, Typ RRN) umisťují plastové vložky z polyamidu značky RATAMID®, které posunuly vlastnosti bezosých spirálových dopravníků do oblastí provozu dosud neznámých.

Především je možno v některých případech provozovat tyto dopravníky naprázdno bez dopravovaného materiálu, dále dopravovat materiály, které se snadno zhutňují a vytvářejí slepené a tvrdé krusty a v neposlední řadě při požadavku úplného vyčištění dopravního potrubí je možno dopravovaný materiál z plastové vložky snadno odstranit. Široké uplatnění těchto dopravníků je i v potravinářském průmyslu, neboť na plastové vložky byl vydán atest pro možnost krátkodobého styku s potravinami. Používané české plastové vložky RATAMID® vyrobené na bázi polyamidu vykazují několikanásobně lepší vlastnosti v tahu, v houževnatosti, v abrazi, v mechanickém namáhání a nízkém adhezním součiniteli než doposud používané polyamidy. Teplota dopravovaných materiálů při použití plastové vložky může být do 140 oC, krátkodobě až do 180 oC.

Výhody:

  • vynikající pro lepivé materiály
  • možnost použití do teploty 140°C
  • vystýlky zásobníků, přesypů a skluzů

Materiálové provedení

Spirála

  • Typ RRL - ocelová (tř.11), tvrdost až 250 Brinell, respektive až 400 Brinell
  • Typ RRN - nerezová (AISI 304, AISI 316, AISI 316 L a AISI 316T)

Dodávané průměry spirál 100 - 750 mm, tloušťka spirály 6 - 40 mm.
Pro některé aplikace (velmi abrazivní a lepivé dopravované materiály) používáme pro ochranu (resp. zmenšení tření) spirály keramické povlakové materiály.

Potrubí

  • Typ RRL - ocelové tř. 11
  • Typ RRN - nerezové (AISI 314, AISI 316)

Vložka

  • Typ RRL, Typ RRN - polyamidové vložky RATAMID® tl. 8 mm

V závislosti na druhu dopravovaného materiálu a konkrétních technologických podmínkách se rovněž používají vzájemné kombinace materiálových provedení.

Kontaktujte nás

Poptávka

Typ

Průměr spirály vnější

Stoupání závitu

Průměr spirály vnitřní

Tloušťka spirály

Dopravní výkon



(± 1 - 5 mm) *2/

(± 1 - 10 mm)

(± 1 - 3 mm)

(mm)

(cca m3/hod) *3/

RRL 100

100

100

34

5 - 12

  0,01 - 4,0

RRN 100

100

100

34

5 - 12

  0,01 - 4,0

RRL 110

110

110

34

5 - 12

  0,03 - 6,0

RRN 110

110

110

34

5 - 12

  0,03 - 6,0

RRL 120

120

120

38

5 - 12

  0,04 - 7,0

RRN 120

120

120

38

5 - 12

  0,04 - 7,0

RRL 140

140

140

49

8 - 15

  0,01 - 10,0

RRN 140

140

140

49

8 - 15

  0,01 - 10,0

RRL 150

150

150

49 - 60

8 - 20

  0,2 - 15,0

RRN 150

150

150

49 - 60

8 - 20

  0,2 - 15,0

RRL 180

160

180

61

10 - 20

  0,3 - 20,0

RRN 180

160

180

61

10 - 20

  0,3 - 20,0

RRL 200

200

200

61

12 - 20

  0,5 - 25,0

RRL 230

230

230

76

10 - 20

  0,5 - 25,0

RRN 230

230

230

76

10 - 20

  0,5 - 25,0

RRL 250

250

250

76

12 - 25

  0,5 - 30,0

RRL 280

280

280

89

12 - 25

  0,5 - 40,0

RRN 280

280

280

89

12 - 25

  0,5 - 40,0

RRL 315

315

315

102

12 - 25

  0,5 - 70,0

RRL 315

315

315

102

12 - 25

  0,5 - 70,0

RRL 350

350

350

102

12 - 30

  1,0 - 150,0

RRL 400

400

400

120

12 - 30

  3,0 - 200,0

RRN 400

400

400

120

12 - 30

  3,0 - 200,0

RRL 450

450

450

120

12 - 30

  3,0 - 230,0

RRL 500

500

500

140

12 - 30

  4,0 - 250,0

RRL 600

600

600

169

12 - 30

  5,0 - 600,0

RRL 800

800

600

344

20 - 40

 20,0 - 500,0

*1/ Červeně označené typy = nerezové provedení spirály i potrubí.

*2/ Vnější průměry robustních bezosých spirálových dopravníků jsou závislé na druhu a fyzikálních vlastnostech dopravovaného materiálu.

*3/ Dopravní výkony jednotlivých dopravníků jsou závislé na druhu a fyzikálních vlastnostech dopravovaného materiálu.

Více než 5 000 ks vyrobených dopravníků pro téměř 550 druhů materiálů během 29 let působení na trhu zaručují odborný přístup i pro Vaši poptávku.
